華陽HCC-18磁阻法測厚儀操作說明

發布日期:2022-10-09 點擊率:75

1  概述

華陽HCC- 1 8 磁阻法測厚儀是一種用電池供電的便攜式測量儀器。具有操作簡單、使用方便、穩定性好、測量精度高等特點。本儀器可以直接測量導磁材料(如:鐵、鎳)表面上的非導磁覆蓋層厚度(如:油漆、塑料、搪瓷、銅、鋁、鋅、鉻等)。

本儀器采用磁阻法測量技術,當測量探頭與覆蓋層接觸時,探頭與導磁基體構成一個閉合磁回路, 由于非導磁覆蓋層存在,使磁回路磁阻增加。磁阻大小正比于覆蓋層厚度,通過磁阻大小測量即可得到覆蓋層厚度值,直接從儀器表頭上讀出。

本儀器可應用于電鍍層、油漆層、搪瓷層、塑料層、鋁瓦、銅瓦、巴氏合金瓦、磷化層,紙張等厚度測量,也可用于船體油漆及結構件的附著物的厚度測量。

2  技術參數

1)測量范圍: 0μm~2000μm。

2)示值誤差:±5%。

3)使用環境溫度: 0℃~40℃。

4)電     源:6F22電池1節。

5)外形尺寸:172mm×85mm×49mm。

6)質     量:370g。

7)最小測量面直徑:Φ10mm。

8)欠電壓報警:當電池電壓過低時,電源指示燈閃爍。

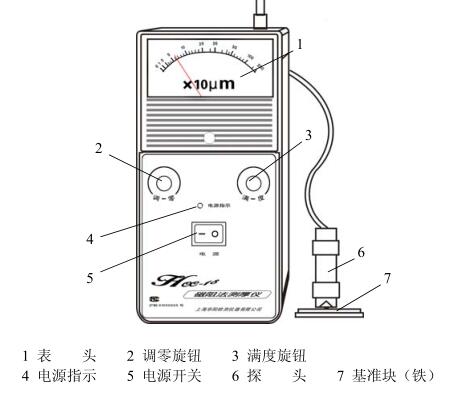

3  儀器外型

儀器外型

4 基本操作方法

1)打開電源開關,電源指示燈亮。

2)取一塊未涂(鍍)的或去除涂(鍍)層的,且表面平整、光潔的被測零件作為基塊。在探頭與基塊之間墊入20μ m的標準試片,調整調零旋鈕使表頭指針在20μ m處。

3)在探頭與基塊之間墊入2000μ m標準厚度塊, 施加一定壓力,調整滿度旋鈕,使表頭指針指向滿度值。

4)反復進行2、3兩項調整,直至指示正確,校準即告完成。可以進行實際測量。

5)當電源指示閃爍時,需調換新電池。

6) 為了提高測量精度, 當被測涂層厚度較薄時(小于20μm),可直接將探頭壓在基塊上,調整調零旋鈕使表頭指針在 0μm處。在探頭與基塊之間墊入20μm的標準試片, 調整滿度旋鈕使表頭指針在20μm處。 反復進行上述兩項調整,直至指示正確,即可進行實際測量。

7)測量微小零件時, 建議使用適當的夾具固定被測件,如下圖所示。

5  儀器使用注意事項

1)為了提高測量精度,建議采用不帶涂層的被測件或與被測件材質相同的試塊作為校準用基準塊。

2)儀器使用完畢后,關閉電源,并在測量頭的觸頭及基準塊上涂少許油脂以防銹蝕。

3)電池不宜長久放在電池盒內,以免電池漏液,腐蝕電池盒。

4)嚴禁敲擊或碰撞探頭,以免影響探頭性能。

5)儀器應防止劇烈振動、撞擊。使用后應擦凈儀器表面油污放入儀器存放箱內, 妥善保存。
