WAGO的自動化產品和工業接口模塊不斷為電力和能源測量領域提供解決方案。
WAGO憑借匹配良好的產品組合不斷為電力和能源測量領域提供最佳解決方案。為顯著減少不斷增長的能源成本，系統的能源管理比以往任何時候都更有必要。這個以前需使用各種技術組件解決的難題，如今只要通過標準化的經濟型自動化解決方案就能輕松解決。WAGO的工業接口模塊和750系列WAGO-I/O-SYSTEM構成了完全協調的產品組合，可用于提高能源效率。
許多能源管理項目表明，根據具體的運行情況，節約30%甚至更多能源是可以實現的。然而，項目啟動的時候往往只有能源的總成本是已知的。而在什么地方消耗多少能源以及哪些地方可以節能等具體信息卻是缺失的。因此，企業開始改進過程，系統記錄、分析和計算其內部能源消耗。
測量——系統記錄能源消耗
WAGO公司855系列插入式電流互感器是測量和處理大電流的首選。其測量精度可達1%(1級測量精度)，能把一次額定電流轉換成電氣隔離的1 A至5 A二次電流。855系列插入式電流互感器是感應式單線電流互感器，根據其測量原理，適用于應用到230 V、400 V和690 V的低壓網絡中。
如果要在現有系統中改進能源消耗測量技術，可使用WAGO的855系列羅氏線圈，這樣就不必拆除電纜或中斷生產過程。該線圈環繞在導線或?qū)Я鳁l上。AC電流通過導線時產生磁場，從而在線圈內感應出輸出電壓。該測量過程保證了一次電路(電源)和二次電路(測量)之間的電氣隔離。
計算——確定和規劃能源利用
用750系列WAGO-I/O-SYSTEM計算實際能量消耗，可選用三種不同的三相電力測量模塊(750-493、750-494和750-495)。這些模塊會提供三相中各相的電壓值和電流值，以及無功功率、視在功率及有功功率的相關數據。直接集成在I/O-SYSTEM中的電力測量模塊在模塊內計算消耗值。這樣就無需使用外部測量設備，可以減少多達10倍的測量成本。除了測量能源消耗，電力測量模塊還具有諧波分析、中性線測量等功能，以進行綜合的網絡分析。
根據具體的應用和客戶偏好，能源數據可以通過857系列JUMPFLEX?電流轉換模塊和羅氏線圈專用轉換模塊轉換成模擬量標準信號，并可通過智能手機及相應的應用程序JUMPFLEX?-ToGo等方式予以顯示。 857-550電流轉換模塊通過羅氏線圈采集交流電流;857-552羅氏線圈專用轉換模塊通過羅氏線圈記錄交流電的有效值。
根據DIN EN ISO 50001標準對能源特性數據進行可視化和配置
用戶可通過多種方式對JUMPFLEX?模擬信號轉換模塊和I/O-SYSTEM中的三相電力測量模塊進行配置，并將測量結果可視化。JUMPFLEX?模擬信號轉換模塊除了支持傳統的基于PC的軟件，還支持適于手機和平板電腦的應用程序。通過這些應用程序，可改變模塊的輸入、輸出參數，并將設置值和測量值呈現出來。750-921 Bluetooth?藍牙適配器可用作移動終端設備和轉換模塊之間的接口。
750系列WAGO-I/O-SYSTEM的配置則是通過WAGO-I/OCHECK實現的，這是一款易于操作的Windows應用程序，用來運行和呈現I/O節點。它不一定要連接到現場總線系統，這就意味著它能作為自主測量裝置使用。有了WAGO-I/OCHECK，就可呈現和輸出單個總線模塊的過程數據。在啟動前可以檢測包括所有的傳感器和執行器在內的現場配線。三相電力測量模塊等的接口可以根據具體應用進行配置。

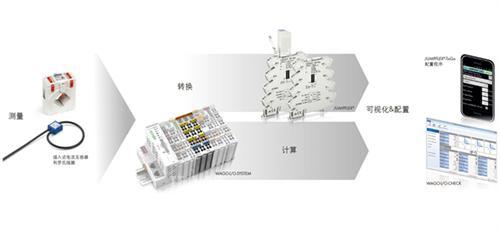

從計算到可視化：用于能源數據管理的各種產品相互配合，提供了最大程度的透明度——以及最大程度的成本節約。由此獲得的知識為生產過程的不斷完善奠定了基礎，過程改進依據“計劃-執行-檢查-行動”(“Plan – Do– Check – Act”)的能源管理方法，符合DIN EN ISO 50001標準。
